产品概述

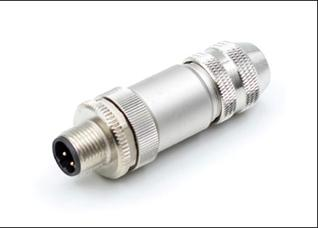

科迎法 M12 针形直头防爆航插属于本安型圆形防爆连接器，采用 M12×1 标准螺纹、180° 直线出线针式公头结构，具备 Ex ib IIC T6 防爆资质。产品为现场组装分体式结构，螺丝免焊接线，无需焊接设备即可现场施工布线，适配各类本安弱电信号回路，广泛用于存在易燃易爆气体的 1 区、2 区危险工况，可配套防爆传感器、变送器、本安 IO 模块、现场总线设备使用。
科迎法可提供无屏蔽、360° 全屏蔽两种结构，支持 A 编码、B 编码、D 编码选型，常规 3 芯、4 芯、5 芯、8 芯长期现货，同时支持线缆规格、壳体刻印等非标定制。
核心结构与材质
外壳：黄铜一体成型外壳，表层加厚镀镍处理，结构强度高，具备防静电、抗冲击、耐盐雾特性，满足防爆壳体机械性能要求；腐蚀工况可升级 316 不锈钢壳体。
绝缘基座：PPS 阻燃工程塑料，UL94 V0 阻燃等级，耐高低温，长期运行不易变形、开裂，稳定维持电气间隙与爬电距离。
导电插针：铜合金基底加厚镀金，多点接触结构，接触电阻低，抗氧化、抗振动，插拔使用寿命长，保障信号持续稳定传输。
密封组件：标配橡胶密封圈，可选氟橡胶密封件；螺纹锁紧后达到 IP67 防护等级，有效阻挡水汽、粉尘、油污侵入接头内部。
接线方式：螺丝压紧免焊结构，适配多规格细软导线；尾部锁紧螺母可调节，适配对应外径电缆，形成有效线缆防拉、密封结构。
主要技术参数
防爆标志：Ex ib IIC T6 Gb
产品型式：针形直头公插头（现场组装式）
螺纹规格：M12×1
编码规格：A 编码，B 编码，D 编码可选
芯数规格：3 芯、4 芯、5 芯、8 芯
防护等级：IP67
额定电压：DC≤30V（仅限本安回路使用）
适用温度：-40℃～+85℃
电缆适配范围：4～6mm、6～8mm
接线方式：螺丝压接免焊接
屏蔽选项：非屏蔽 / 360° 全域金属屏蔽
应用场景
化工装置区、精细制药、锂电生产车间、油气监测、粮油加工、污水处理防爆区域；适配本安温度 / 压力 / 液位变送器、防爆接近开关、光电传感器、Profibus 总线节点、防爆远程 IO 模块等设备信号连接。
使用注意事项
本品为本安型圆形防爆连接器，仅允许使用在配套安全栅的本安弱电回路，严禁接入高压动力线路；
安装时检查密封圈完好无破损，按照标准扭矩锁紧尾帽，保证线缆密封到位，防止产生失爆隐患；
隔爆区域严禁带电插拔，布线预留合理线缆余量，避免接头长期持续受力拉扯；
如需实现良好抗干扰效果，长距离总线传输、变频器周边设备建议选用屏蔽款式；
产品选型时确认编码规格，利用机械防呆结构，规避本安线路与普通线路错插。
供货与售后
上海科迎法电气拥有完整生产线，标准型号现货快速发货，可提供样品测试；批量订单支持线束预制、标识激光刻印定制。产品出厂附带规格说明书，可配合项目提供防爆证书资料，满足工程验收要求。如产品出现质量问题，按照约定售后政策处理，技术团队提供选型、安装技术支持。
