一、双金属温度计产品简介：

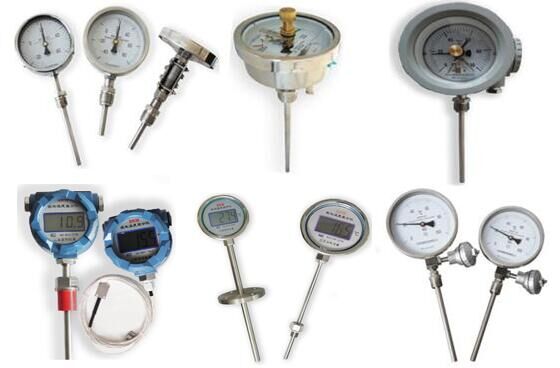

WSS系列双金属温度计是一种测量中、低温度的现场检测指针式仪表，其检测温度范围在-80~500℃，主要用于直接测量各种生产过程中的液体、蒸汽和气体介质的温度。双金属温度计表盘形式有轴向、径向、135°角型和万向之分，每种可根据用户现场安装于观察位置选定。而双金属温度计可以根据现场使用环境和控制需要又可以做成电接点双金属温度计、耐震双金属温度计、远传双金属温度计和防爆电接点双金属温度计等系列产品，由于其具有安装维护方便、形式多样等特点被广泛应用于钢铁、冶金、石油、化工、环保、食品、水处理等需要对温度的测量和控制的场合。
二、双金属温度计工作原理：
双金属温度计是由绕制成螺旋状的双金属感温元件构成。当双金属片受热膨胀时，由于双金属片主动层与被动层的膨胀系数不同而产生扭转，使热能转变为机械能，带动指针旋转，通过指针指示到仪表面板对应的刻度值，便读出所对应的温度值，实现显示被测介质温度的目的。
三、双金属温度计主要特点：
现场直接显示温度，直观方便；
结构坚固，耐震动，安全可靠，使用寿命长；
品种规格齐全，实现电接点控制，信号远传输出等各类功能，多种结构安装形式，可满足不同要求。
四、双金属温度计技术参数：
执行标准：JB/T8803-1998 GB3836-83
标度盘公称直径：60，100，150
温度范围：-80~40℃；-40~80℃；0~50 0~60℃ 0~80℃ 0~100℃ 0~120℃ ...0~600℃内各量程段；负温~正温订制
精度等级：表盘精度：（1.0），1.5，2.5（表盘60） 输出精度：PT100 A级；4~20mA 0.5级 0.2级
表盘分格值：1℃ 2℃ 5℃ 10℃
热响应时间：杆直径＜10mm 热响应≤40S
环境温度：-20~60℃
相对湿度：＜85%
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：双金属温度计回差应不大于基本误差限的绝对值
重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2
温度范围的选择：双金属温度计作为指针式温度计，其最大量程范围的选择应该为正常工作温度的1.5~2倍 ，最小量程范围应该是最大与最小值之和大于50℃
双金属温度计的连接方式：可动外螺纹 可动内螺纹 固定外螺纹 固定内螺纹 活动卡套螺纹 固定法兰 活动卡套 卡箍式等
双金属温度计的材质：1、表壳材质：铝合金铁壳 全不锈钢
2、传感器材质：不锈钢304 316 304衬四氟 钛等
双金属温度计测量端形式
五、双金属温度计选型：
1、双金属温度计选型型谱
| WSS | 双金属温度计 | ||||||||||
| 表盘功能 | 空白为不带功能要求 | ||||||||||
| X | 带电接点控制功能 | ||||||||||
| N | 耐震功能 | ||||||||||
| XN | 耐震电接点控制可能 | ||||||||||
| 远传功能 | P | 带PT100热电阻输出信号（P2为双路输出） | |||||||||
| B | 带4~20mA输出信号（BM2为带数码管显示、BM3为带液晶显示） | ||||||||||
| RS | 带RS485通讯 | ||||||||||
| H | 带HART协议（YH为带液晶显示） | ||||||||||
| 表盘直径 | -3 | Φ60（无XN选择项） | |||||||||
| -4 | Φ100 | ||||||||||
| -5 | Φ150（无X、XN功能选择） | ||||||||||
| 表盘形式 | 0 | 轴向（直型-表盘与保护管成90°） | |||||||||
| 1 | 径向（角型-表盘与保护管平行） | ||||||||||
| 2 | 135°向（钝角型仅限表盘100mm） | ||||||||||
| 8 | 万向（可调角型-表头可在90°内转动） | ||||||||||
| 安装固定形式 | 0 | 无固定装置 | |||||||||
| 1 | 可动外螺纹 | ||||||||||
| 2 | 可动内螺纹 | ||||||||||
| 3 | 固定螺纹 | ||||||||||
| 4 | 固定法兰 | ||||||||||
| 5 | 卡套螺纹 | ||||||||||
| 6 | 卡套法兰 | ||||||||||
| 7 | 卫生型卡箍连接 | ||||||||||
| 温度范围（℃） | - | -80~40；-40~80；0~600℃等内各量程段 | |||||||||
| 杆直径（mm） | 空白 常规直径φ10 可不标 | ||||||||||
| φ6 | 测量传感器杆直径φ6（远传不适用） | ||||||||||
| φ8 | 测量传感器杆直径φ8（远传不适用） | ||||||||||
| /T | 特殊要求 | ||||||||||
| 插深长度（mm） | L | 连接方式以下的杆长度 | |||||||||
| 安装固定形式的尺寸 | / | M27*2 M20*1.5 G3/4 G1/2 DN25等 | |||||||||
| 杆材质 | - | 可不标注 常规材质304 | |||||||||
| F | 316L | ||||||||||
| F4 | 304衬四氟 | ||||||||||
| T | 其它材质 | ||||||||||
| 保护形式 | - | 普通型 | |||||||||
| W | 防水型 | ||||||||||
| F | 防腐型 | ||||||||||
| B | 隔爆型 | ||||||||||
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度、功能要求。选型举例：双金属温度计，测量乙醇，表盘直径Φ100，万向型 测温范围0～100℃，1.5级，可动外螺纹M27×2，杆长度150mm 管道有震动带耐震功能 带远传信号4~20mA输出 WSSNB-481B/0～100℃/L150/M27×2/1.5级
2、选择双金属温度计需要知道以下参数：
